Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-10 origine:Propulsé
Les bandes de sol tactiles, également connues sous le nom d"indicateurs tactiles directionnels de surface au sol (TGSI), ont pour objectif principal de guider les piétons malvoyants le long d"un chemin de déplacement sûr tout en les avertissant des dangers à venir, des changements de direction ou des points de décision. Ils sont généralement installés le long des plates-formes de transport en commun, des trottoirs publics, des entrées de bâtiments, des paliers d"escalier, des abords des escaliers mécaniques et des couloirs commerciaux à forte fréquentation.
Section | Résumé |
Introduction aux bandes de sol tactiles | Définit les bandes de sol tactiles comme des indicateurs de surface directionnels conçus pour orienter les piétons malvoyants en toute sécurité dans les espaces publics et commerciaux. |
Objectifs principaux des bandes de sol tactiles | Explorez le guidage directionnel, la sensibilisation aux dangers, l"aide à l"orientation et la conformité réglementaire fournies par des indicateurs tactiles linéaires. |
Types clés et spécifications structurelles | Compare les profils de bandes tactiles plates, rainurées, à remplissage en carborundum et en polyuréthane et leurs propriétés techniques. |
Emplacements d"installation typiques | Détaille les centres de transport en commun, les escaliers, les rampes d"accès, les passages pour piétons et les couloirs des bâtiments commerciaux où les bandes sont déployées. |
Considérations sur l’ingénierie des matériaux et la durabilité | Analyse les différences de performances entre les options en acier inoxydable, en aluminium, en laiton et en polyuréthane sous des charges de trafic sévères. |
Méthodes d"installation et compatibilité des substrats | Décrit les procédures d"installation d"adhésif monté en surface, d"ancrage par tige-bouchon et de coulée sur place pour divers matériaux de sol. |
Normes réglementaires et contraste de luminance | Explique les codes d"accessibilité ISO 23599, ADA et régionaux ainsi que les formules de calcul du contraste de luminance. |
Protocoles de maintenance et d’exploitation | Offre des directives pratiques pour le nettoyage de routine, l’évaluation antidérapante et la surveillance de l’intégrité des joints à long terme. |
Conclusion technique et informations sur l"industrie | Résume les principaux points à retenir pour les prescripteurs et les équipes d’ingénierie et d’approvisionnement évaluant les solutions tactiles. |
Les bandes de sol tactiles sont des profils de surface linéaires surélevés installés sur les surfaces de marche pour fournir une orientation directionnelle et un guidage physique aux piétons malvoyants.
Ces éléments architecturaux spécialisés font partie d"un réseau plus large appelé indicateurs tactiles de surface du sol (TGSI). Alors que les bandes tactiles directionnelles comportent de longues nervures parallèles alignées avec le chemin de déplacement recommandé, les indicateurs tactiles d"avertissement utilisent des dômes ou des goujons tronqués pour signifier un arrêt imminent ou un changement d"élévation dangereux. Lorsqu"une personne malvoyante marche sur une surface équipée de bandes tactiles, les barres linéaires surélevées produisent un retour physique distinct à travers la semelle de la chaussure et par le contact avec une longue canne.
D"un point de vue technique, les bandes de sol tactiles doivent équilibrer la résilience structurelle, la résistance au glissement, le contraste de luminance et l"intégration esthétique. Dans les projets architecturaux modernes, une intégration harmonieuse avec les substrats existants, tels que le granit poli, le marbre, le terrazzo, les carreaux de céramique ou le béton apparent, est essentielle. Plutôt que d’agir comme des obstacles visuels, les bandes tactiles directionnelles modernes sont des composants de construction de précision fabriqués selon des tolérances dimensionnelles strictes.
Dans l"architecture commerciale, la planification des transports en commun et les infrastructures municipales, des solutions directionnelles de haute qualité telles que des bandes tactiles robustes garantissent un guidage ininterrompu pendant des décennies de circulation piétonnière continue et d"exposition environnementale difficile.
Paramètre | Spécification de la norme technique | Tolérance industrielle |
Hauteur de la barre | 4,0 mm à 5,0 mm | +/- 0,2 mm |
Largeur de la barre supérieure | 17,0 mm à 30,0 mm | +/- 0,5 mm |
Largeur de la barre de base | 25,0 mm à 35,0 mm | +/- 0,5 mm |
Espacement centre à centre | 50,0 mm à 75,0 mm | +/- 1,0 mm |
Angle de chanfrein de la barre supérieure | 45 degrés | +/- 2 degrés |
Indice de résistance au glissement | P4 à P5 (AS 4586) / R11 à R13 (DIN 51130) | Classe minimale P4 |
L"objectif principal des bandes de sol tactiles est d"établir une orientation directionnelle continue et une navigation piétonne sûre pour les personnes ayant une déficience visuelle.
Les bandes tactiles directionnelles agissent comme une grille de guidage intuitive au niveau du sol. En disposant des barres surélevées parallèles dans le sens du déplacement, les piétons utilisant une longue canne peuvent facilement suivre la ligne centrale d"un sentier sans dériver dans des zones dangereuses pour les véhicules, des barrières de construction ou des obstacles structurels. Le profil de crête continu permet à la pointe de la canne de glisser en douceur le long de la vallée entre les barres, offrant ainsi un retour sensoriel immédiat et sans fatigue.
De plus, des bandes de sol tactiles directionnelles désignent des itinéraires sûrs désignés dans de vastes lieux publics où les repères visuels sont éloignés ou absents. Dans les terminaux d’aéroport, les immenses halls de train et les centres commerciaux, les espaces ouverts peuvent provoquer une grave désorientation pour les personnes aveugles. L"installation de bandes tactiles fournit un chemin physique fiable reliant les points d"entrée principaux aux portes d"entrée, aux comptoirs de service client, aux sorties de secours et aux zones d"embarquement sur les quais.
En plus du guidage sur le chemin, les bandes tactiles au sol servent de marqueurs d"orientation aux intersections avec des poteaux d"avertissement. Lorsqu"un piéton rencontre un réseau transversal de bandes directionnelles, cela indique un virage, un embranchement d"itinéraire ou une arrivée à un élément clé d"une installation. Pour les promoteurs commerciaux et les autorités du secteur public, l’intégration de bandes tactiles conformes atténue la responsabilité, satisfait aux mandats légaux d’accessibilité et offre une inclusivité universelle dans les environnements urbains.
Fonction | Objectif d"ingénierie principal | Avantage pour l"utilisateur cible |
Guidage directionnel | Orientation linéaire le long des couloirs de déplacement désignés | Empêche la dérive du chemin et maintient le mouvement en ligne droite |
Orientation des dangers | Diriger le mouvement autour des obstacles structurels | Empêche l"entrée accidentelle dans les zones dangereuses ou restreintes |
Alignement de la plate-forme de transport en commun | Guider les passagers en toute sécurité jusqu"aux portes d"embarquement | Rationalise le flux des passagers et améliore la sécurité de la plate-forme |
Indication du point de décision | Marquage des embranchements et des changements de direction | Informe les utilisateurs des virages, des sorties et des intersections d"installations |
Conformité réglementaire | Respect des normes d"accessibilité (ISO/ADA) | Garantit un accès public inclusif et conforme à la loi |

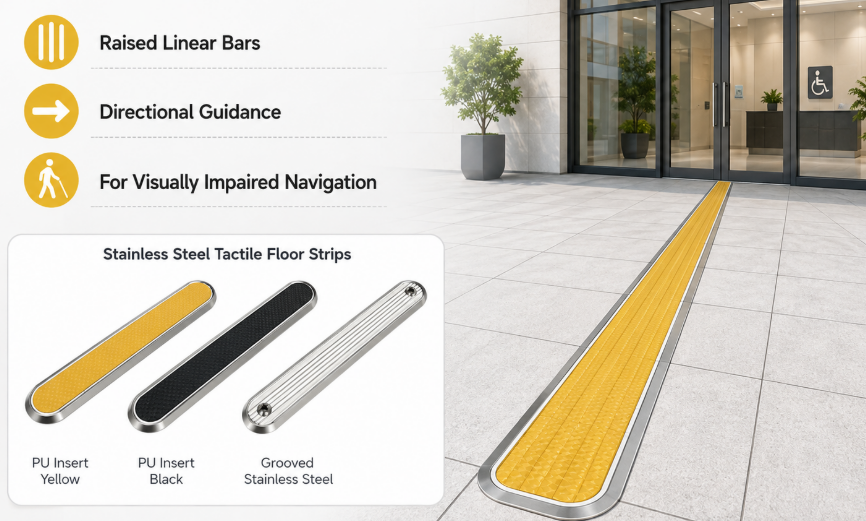

Les bandes de sol tactiles sont classées en profils de barres à surface unie, rainurées, à remplissage en carborundum et composites, adaptés à des applications spécifiques en intérieur et en extérieur.
La sélection du profil de bande tactile approprié dépend des conditions environnementales, de l"intensité du trafic piétonnier, des exigences de résistance au glissement et des exigences de conception architecturale. Les profilés métalliques solides en acier inoxydable de qualité 316 ou en aluminium architectural extrudé offrent un attrait esthétique et une longévité supérieurs. Ces bars sont fréquemment spécifiés pour les sièges sociaux d"entreprises haut de gamme, les halls de musées et les terminaux d"aéroports internationaux.
Pour améliorer la traction par temps humide et la sécurité de glissement, des bandes tactiles avancées intègrent des remplissages abrasifs en carborundum ou des rainures de surface profondément conçues. Les profils de remplissage à haute friction offrent des valeurs de test pendulaire (PTV) élevées, évitant ainsi les incidents de glissade et de chute sur les plates-formes de transport humides ou verglacées. Pour les infrastructures extérieures spécialisées où la rentabilité et le déploiement rapide sont prioritaires, les bandes tactiles en polyuréthane (PU) ou polyoléfine haute durabilité offrent des solutions flexibles et stabilisées aux UV.
Les prescripteurs recherchant une résistance au dérapage optimale sur les allées extérieures exposées sélectionnent fréquemment des profilés en aluminium d"ingénierie, tels que des lignes de bandes de pavage tactiles à remplissage en carborundum, qui combinent une résistance structurelle légère avec des inserts de surface antidérapants à haute traction.
Type de profil | Matériau de base | Caractéristique de surface antidérapante | Environnement recommandé |
Barre supérieure lisse | Acier inoxydable 316 / Laiton | Face usinée micro-texturée | Espaces commerciaux intérieurs haut de gamme |
Barre supérieure rainurée | Aluminium 6063-T6 extrudé | Crêtes longitudinales concentriques | Halls de transport en commun intérieurs, centres commerciaux |
Remplissage de carborundum | Aluminium / Acier inoxydable | Composite à grains abrasifs minéraux | Plateformes de transit extérieures, zones humides |
Bande de polyuréthane | TPU de haute qualité | Hachures croisées en losange moulées | Installations temporaires, rénovations |
Bande en laiton massif | Laiton moulé ou usiné | Finition brossée satinée ou miroir | Bâtiments patrimoniaux, hôtels de luxe |
Des bandes de sol tactiles sont installées le long des plates-formes de transport en commun, des halls d"entrée des bâtiments, des allées piétonnières, des paliers d"escalier et des transitions de sol dangereuses.
Terminaux de transport ferroviaire et bus : sur les quais de train, les halls de métro et les stations de transport en commun rapide par bus (BRT), des bandes de sol tactiles dirigent les passagers des barrières de billets directement vers les portes d"embarquement du quai. Ils sont parallèles aux bords de la plate-forme, à une distance sûre derrière les poteaux d"avertissement, garantissant ainsi une file d"attente ordonnée des passagers et empêchant les chutes accidentelles de la plate-forme.
Trottoirs piétonniers et places urbaines : Dans les paysages de rues municipaux, des bandes tactiles directionnelles balisent des itinéraires piétonniers sûrs à travers de larges places, conduisant les marcheurs malvoyants vers les intersections signalées, les rampes de bordure et les entrées des installations publiques.
Immeubles de bureaux commerciaux et installations publiques : à l"intérieur des centres civiques, des hôpitaux, des universités et des tours commerciales, des bandes de sol tactiles relient les vestibules d"entrée principale aux ascenseurs, aux bureaux de réception, aux escaliers principaux et aux toilettes accessibles.
Escalators, trottoirs roulants et approches d"escaliers : des bandes tactiles sont placées perpendiculairement ou parallèlement à la circulation directionnelle menant aux systèmes de transport mécaniques, donnant des repères visuels et physiques avant d"entrer dans les surfaces de marches mobiles.
Type d"installation | Zone d"installation spécifique | Fonction principale |
Gares ferroviaires | Itinéraire du hall au bord du quai | Guide les passagers de l’entrée principale jusqu’aux portes spécifiques du train |
Aéroports | Zone d"enregistrement jusqu"aux chemins des barrières de sécurité | Dirige les voyageurs internationaux à travers de larges halls de terminal ouverts |
Trottoirs municipaux | Coin de rue jusqu"au passage piéton | Aligne les piétons aveugles avec les rampes de passage pour piétons |
Complexes de santé | Entrée principale de la banque centrale des ascenseurs | Simplifie la navigation dans les couloirs hospitaliers longs et répétitifs |
Centres commerciaux | Atrium principal pour stocker les couloirs d"entrée | Empêche l"errance désorientante sur de grandes étendues de sol ouvertes |
Le choix des matériaux pour les bandes de sol tactiles a un impact direct sur la résistance à la corrosion, l"usure mécanique, les performances antidérapantes et le coût total du cycle de vie.
Dans l"ingénierie de l"accessibilité industrielle, la durabilité des matériaux sous des impacts répétitifs et de lourdes charges roulantes (telles que des chariots à bagages, des autolaveuses et des fauteuils roulants) est essentielle. L"acier inoxydable de nuance 316 représente la référence en matière d"environnements extérieurs corrosifs et de zones côtières marines en raison de sa teneur élevée en molybdène, qui offre une résistance exceptionnelle à la corrosion par piqûres et fissures. L"acier inoxydable de qualité 304 reste une option rentable pour les installations commerciales intérieures.
Les alliages d"aluminium extrudés, tels que le 6063-T6 ou le 6061-T6, offrent un rapport résistance/poids exceptionnel et un contrôle dimensionnel précis. Les couches de finition anodisées (15 à 25 microns) protègent les bandes d"aluminium de l"oxydation tout en offrant des options de contraste visuel gris foncé, noir ou or. Lorsqu"elles sont combinées avec des inserts antidérapants en carborundum minéral, les bandes d"aluminium atteignent une stabilité structurelle élevée et des indices de friction antidérapants.
Pour les projets de préservation historique ou les intérieurs architecturaux de luxe, les bandes de sol tactiles en laiton massif offrent une finition élégante et chaleureuse qui se patine naturellement au fil du temps tout en conservant l"intégrité structurelle sous la circulation piétonnière.
Matériel | Résistance à la traction (MPa) | Dureté (HB/HV) | Résistance à la corrosion | Meilleur domaine d"application |
Acier inoxydable 316 | 515 - 620 | 150 - 190 HT | Exceptionnel (Brun salin > 1000h) | Transit maritime côtier et extérieur à fort trafic |
Acier inoxydable 304 | 505 - 590 | 130 - 170 HT | Excellent (intérieur/extérieur standard) | Halls d’entrée commerciaux, centres de transit intérieurs |
Aluminium 6063-T6 | 205 - 245 | 73 - 85 HB | Élevé (une fois anodisé 25 µm) | Aéroports, terminaux ferroviaires, salles universitaires |
Laiton architectural | 340 - 450 | 100 - 140 HB | Élevé (développe une patine stable) | Hôtellerie de luxe, restauration du patrimoine |
Polyuréthane (TPU) | 35 - 55 | 90 - 98 rive A | Modéré (stabilisé aux UV) | Rénovations intérieures de commerces de détail, budgets réduits |
Les bandes de sol tactiles sont installées à l"aide d"adhésifs structurels à haute résistance appliqués en surface, de fixations mécaniques ancrées par tige ou de méthodes de béton coulé directement sur place.
Le choix de la bonne technique d"installation dépend du fait que le projet implique une nouvelle construction ou une rénovation sur un revêtement de sol fini existant. Pour les sols existants en granit, marbre ou carreaux de céramique, le perçage de trous dans le substrat pour recevoir des bandes tactiles ancrées dans des tiges donne la plus grande résistance à l"arrachement. Les résines époxy ou polyuréthane haute performance ancrent solidement la tige inférieure dans le substrat, isolant la bande des contraintes de cisaillement de dilatation thermique.
Pour les applications de montage en surface où le carottage est limité en raison de dalles de béton post-tendues ou de câbles chauffants par le sol, les bandes tactiles à dos plat sont collées à l"aide d"adhésifs structurels industriels ou de rubans adhésifs acryliques à haute adhérence. La préparation de la surface est primordiale : les substrats doivent être soigneusement nettoyés, dégraissés, abrasés mécaniquement et traités avec des apprêts pour substrat pour obtenir une force d"adhérence maximale.
Lors du coulage de nouveaux trottoirs en béton ou de nouveaux halls publics, des gabarits de bandes tactiles préformées ou des barres d"ancrage coulées peuvent être intégrés directement dans le béton humide, créant ainsi un assemblage structurel intégré qui élimine les risques de défaillance du collage à long terme.
Méthode d"installation | Adéquation du substrat | Outils requis | Avantage principal |
Ancrage tige-bouchon | Granit, Béton, Terrazzo, Carrelage | Carotteuse diamant, distributeur époxy | Résistance mécanique et résistance au vandalisme les plus élevées |
Montage en surface adhésif | Carrelage Lisse, Béton Poli, Vinyle | Dégraissant, mastic adhésif structurel | Installation rapide sans pénétration du substrat |
Coulé sur place | Passerelles en béton fraîchement coulé | Gabarits de pose, outils de finition du béton | Liaison monolithique, insensible au délaminage |
Barre plate vissée | Platelage en bois, plaques de marche en métal | Perceuse, vis inox fraisées | Amovible et facilement remplaçable pour l"entretien |
Les normes internationales d"accessibilité exigent que les bandes de sol tactiles maintiennent des profils dimensionnels spécifiques et obtiennent un contraste de luminance visuel obligatoire avec les substrats de sol environnants.
Les organismes de réglementation du monde entier, notamment l"Americans with Disabilities Act (ADA), les normes européennes EN 17210, ISO 23599 et la norme australienne AS/NZS 1428.4.1, appliquent des critères de performance géométriques et optiques précis pour les indicateurs tactiles. Un principe fondamental de tous les mandats d’accessibilité est le contraste de luminance – la différence de valeur visuelle de réflexion de la lumière (LRV) entre l’indicateur tactile et le matériau de pavage adjacent.
Le contraste de luminance garantit que les personnes malvoyantes peuvent détecter visuellement les chemins tactiles dans des conditions de lumière ambiante. Le contraste est calculé à l"aide de la formule de laboratoire Bowen-Erb ou CIE :
Contraste LRV (%) = | (B1 - B2) / (B1 + B2) | x100
Où B1 est le coefficient de réflexion lumineuse du substrat de sol et B2 est le coefficient de réflexion lumineuse de la bande tactile. La plupart des normes internationales spécifient un contraste de luminance minimum de 30 % pour les bandes tactiles monochromes intégrées et jusqu"à 45 % ou 60 % pour les bandes discrètes et multicolores.
Code standard | Juridiction | Exigence tactile clé | Contraste de luminance minimum |
OIN 23599 | International | Produits d"assistance pour les personnes aveugles/malvoyantes | 30 % discret / 50 % composite |
AS/NZS1428.4.1 | Australie / Nouvelle-Zélande | Moyens d"aide à l"orientation des malvoyants | 30 % intégré / 45 % discret |
Norme ADA 705 | États-Unis | Avertissements détectables et guidage directionnel | Contraste visuel élevé avec le sol |
EN 17210 | Union européenne | Accessibilité et convivialité de l’environnement bâti | Taux de contraste minimum de 30 % |
L"entretien de routine des bandes de sol tactiles implique des tests antidérapants périodiques, une inspection des fixations mécaniques, un nettoyage sans danger pour les produits chimiques et une vérification de l"adhérence du substrat.
Pour maintenir la sécurité et la conformité à long terme, les gestionnaires des installations doivent établir un protocole de maintenance proactive pour toutes les bandes de sol tactiles directionnelles installées. L’accumulation d’huile, de saleté, de cire de nettoyage ou de crasse industrielle en suspension dans l’air peut dégrader la texture de la surface, réduisant considérablement les indices de résistance au glissement et obscurcissant le contraste de luminance visuelle.
Remarque d'entretien : les équipes de nettoyage doivent éviter d'utiliser des nettoyants chimiques très acides ou à base de chlore puissant sur les bandes tactiles métalliques, car ces agents détruisent la couche protectrice passive d'oxyde de chrome sur l'acier inoxydable et provoquent une oxydation rapide sur les surfaces en aluminium anodisé. Utilisez des détergents enzymatiques au pH neutre associés à des brosses rotatives en nylon basse pression. Effectuez périodiquement des tests de résistance au dérapage pendulaire (BS 7976-2 / AS 4586) pour vérifier que les remplissages antidérapants en carborundum maintiennent une valeur minimale de test pendulaire (PTV) de 36 dans des conditions humides. Inspectez les ancrages de tige chaque année pour sceller à nouveau toutes les fissures capillaires des joints dynamiques avant que la pénétration d'humidité ne compromette la liaison adhésive du sous-plancher.
Tâche de maintenance | Fréquence | Paramètre cible/norme | Action requise |
Inspection visuelle et de contraste | Mensuel | Surface propre, aucune unité manquante | Enlever les dépôts de saleté, remplacer les bandes endommagées |
Test de liaison structurelle | Bi-annuel | Aucun mouvement latéral sous charge | Réinjecter la résine d"ancrage époxy si elle est lâche |
Vérification de la résistance au glissement | Annuellement | PTV humide > 36 / Classe P4 | Nettoyer le remplissage en carborundum ou remplacer les inserts usés |
Nettoyage par lavage chimique | Hebdomadaire / Bihebdomadaire | Solution à pH neutre (6,5 - 7,5) | Gommage à la brosse à grand volume, rinçage à l"eau claire |
Les bandes de sol tactiles sont un composant essentiel de l"ingénierie d"accessibilité qui fournit aux piétons malvoyants un guidage directionnel sûr, continu et autonome dans les infrastructures publiques.
La conception et la spécification d"indicateurs tactiles de surface au sol efficaces nécessitent un équilibre entre les performances mécaniques, la sélection des matériaux, l"esthétique architecturale et le strict respect des normes internationales telles que la norme ISO 23599 et les directives ADA. Qu"il s"agisse du déploiement de barres en acier inoxydable de qualité 316 dans les terminaux ferroviaires côtiers ou de bandes de remplissage en carborundum en aluminium dans les halls d"aéroport à forte fréquentation, la priorité à la préparation appropriée du substrat, à l"ancrage structurel et au calcul du contraste de luminance est la clé du succès du projet à long terme.
Pour les architectes, les consultants en accessibilité et les entrepreneurs en ingénierie, la sélection de solutions tactiles directionnelles testées et spécialement conçues garantit que les actifs du bâtiment offrent sécurité, conformité réglementaire et raffinement architectural. Pour des fiches techniques détaillées d"ingénierie de produits, des dessins d"installation CAO et des solutions de fabrication personnalisées, explorez notre gamme complète de produits d"accessibilité architecturale haute performance chez YK Runyan Accessibility Solutions.
