Les bandes indicatrices tactiles sont des dispositifs d"avertissement visuels et tactiles spécialisés au sol, conçus pour aider les piétons malvoyants à naviguer en toute sécurité dans les environnements urbains. En fournissant des motifs linéaires en relief distincts, ces indicateurs appliqués en surface ou intégrés transmettent un guidage directionnel et une orientation spatiale à travers les centres de transport en commun, les installations commerciales et les allées municipales.
Section | Résumé |
Que sont les bandes indicatrices tactiles ? | Les bandes indicatrices tactiles sont des barres directionnelles surélevées standardisées installées sur les surfaces piétonnes pour guider les personnes malvoyantes le long d"itinéraires sûrs. |
Comment les bandes indicatrices tactiles améliorent l’accessibilité | Ces bandes améliorent la navigation des piétons en transférant le retour de texture physique à travers les chaussures et les longues cannes tout en offrant un contraste visuel élevé pour les utilisateurs malvoyants. |
Avantages des bandes indicatrices tactiles | La mise en œuvre de bandes tactiles métalliques et composites améliore la sécurité publique, garantit le strict respect des codes d"accessibilité mondiaux et offre une durabilité à long terme avec un minimum d"entretien. |

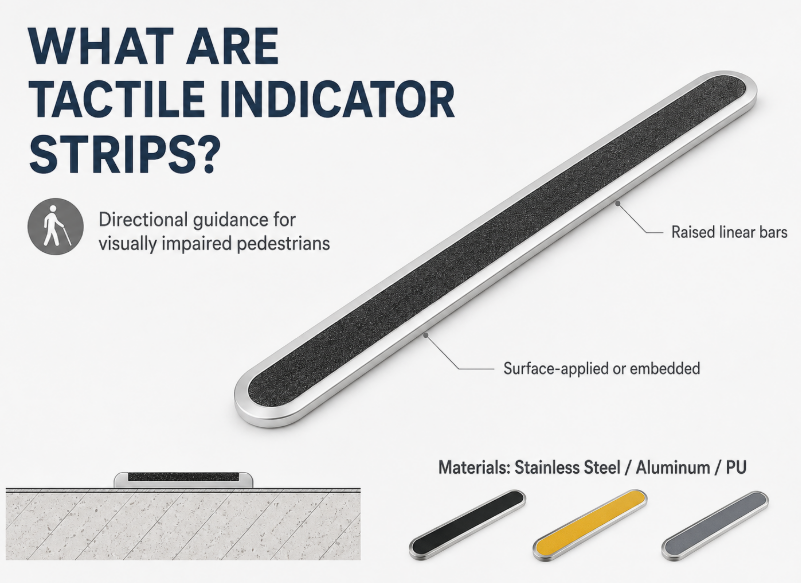

Les bandes indicatrices tactiles sont des indicateurs directionnels de surface au sol dotés de barres parallèles surélevées qui fournissent un retour tactile continu aux piétons malvoyants.
Les indicateurs tactiles de surface du sol sont globalement classés en deux classifications fonctionnelles : les indicateurs d"avertissement (dômes tronqués) et les indicateurs directionnels (barres tactiles allongées). Les bandes indicatrices tactiles directionnelles sont constituées de barres longitudinales surélevées et alignées parallèlement, fixées ou intégrées dans les surfaces de marche. Leur fonction spatiale principale est d"indiquer un chemin de déplacement clair et sans danger sur de longues distances, conduisant les piétons vers des plates-formes de transport en commun, des entrées de bâtiments, des escaliers ou des passages pour piétons. Contrairement aux goujons d"avertissement qui signalent un arrêt ou un danger imminent, les bandes directionnelles guident le mouvement continu le long d"un axe désigné.
La fabrication de bandes indicatrices tactiles de qualité professionnelle repose sur des tolérances géométriques précises et une sélection de matériaux robuste. Les modèles hautes performances utilisent de l"acier inoxydable 316 de qualité marine, de l"aluminium anodisé structurel ou des polymères composites robustes remplis d"agrégats antidérapants. Ces matériaux sont choisis spécifiquement pour résister à un trafic piétonnier intense, aux équipements de nettoyage mécanique, à l"exposition aux produits chimiques agressifs et aux variations climatiques sévères. Les profils linéaires continus sont chanfreinés à des angles précis le long des bords pour éviter les risques de trébuchement pour les personnes utilisant des fauteuils roulants, des poussettes ou des aides à la mobilité, maintenant ainsi un équilibre optimal entre clarté tactile et sécurité physique.
Du point de vue du déploiement structurel, les bandes indicatrices tactiles peuvent être intégrées à l'aide de barres individuelles discrètes percées et collées directement dans des matériaux de substrat comme le granit, le béton ou le terrazzo. Alternativement, ils peuvent être déployés sous forme de plaques modulaires appliquées en surface. Les installations haut de gamme, telles que l'utilisation de haute qualité avec surface en carborundum de bandes de pavage tactiles en aluminium , combinent des bases métalliques structurelles avec des bandes d'incrustation en carbure de silicium intégrées pour offrir simultanément une résistance au glissement et un contraste visuel maximum.
Paramètre de spécification | Exigence standard | Référence industrielle de haute performance |
Options de matériaux de base | Acier inoxydable (304/316), alliage d"aluminium, polyuréthane | Acier inoxydable massif de qualité 316 ou aluminium anodisé T6 |
Matériau d"incrustation de surface | Rainures métalliques usinées, incrustation en polyuréthane | Carbure de silicium haute densité (Carborundum) |
Longueur de bande | 280 mm à 400 mm | Longueur modulaire standardisée de 450 mm |
Largeur du profil supérieur | 25 mm à 35 mm | Dessus ergonomique chanfreiné de 35 mm |
Largeur de base | 30 mm à 40 mm | Base à surface affleurante de 35 mm à 40 mm |
Hauteur surélevée | 4,0 mm à 5,0 mm (+/- 0,5 mm) | Usiné avec précision, hauteur de 5,0 mm |
Indice de résistance au glissement | Valeur de test du pendule (PTV) >= 36 | Résistance au glissement R13 / PTV >= 54 (condition humide) |
Méthode de fixation | Foret et ancrage époxy, insertion de tige, vissé | Ancrage de tige robuste avec adhésif chimique en deux parties |
Les bandes indicatrices tactiles améliorent l"accessibilité urbaine en générant des sensations physiques détectables au contact d"une canne ou de semelles de chaussures tout en offrant un fort contraste de luminance pour les personnes malvoyantes.
Le principe opérationnel de base des bandes indicatrices tactiles directionnelles réside dans les boucles de rétroaction biomécaniques et sensorielles. Lorsqu"un utilisateur de canne balaie sa longue canne sur une surface de marche, la pointe rencontre les profils linéaires surélevés de la bande tactile. Le différentiel marqué d’élévation et de texture de la surface génère des réverbérations acoustiques et cinétiques distinctes sur le manche de la canne. Simultanément, les piétons marchant directement sur les bandes perçoivent les nervures parallèles surélevées grâce à la compression de leurs semelles de chaussures. Ce double retour sensoriel permet aux personnes souffrant de déficiences visuelles graves ou de cécité totale de maintenir une trajectoire droite sans dériver dans les voies réservées aux véhicules, les zones de construction ou les obstacles dangereux.
Outre le retour tactile physique, le contraste visuel joue un rôle indispensable dans l’accessibilité globale. Une majorité significative des personnes enregistrées comme aveugles au sens de la loi conservent divers degrés de perception de la lumière résiduelle et d"acuité visuelle. Les normes réglementaires exigent universellement que les indicateurs tactiles présentent un contraste de luminance élevé par rapport à la chaussée environnante. Les directives standardisées exigent un minimum de trente pour cent de contraste de luminance pour les carreaux intégrés et de cinquante pour cent pour les bandes individuelles discrètes. L"incorporation de carborundum foncé ou d"éléments anodisés de couleur sur des substrats métalliques garantit que les piétons malvoyants peuvent tracer visuellement le chemin dans diverses conditions d"éclairage ambiant, y compris un ciel couvert et un éclairage artificiel du soir.
Dans nos installations d"ingénierie, nous évaluons fréquemment pourquoi des conceptions spécifiques surpassent les autres dans des applications réelles. Lors de l"ingénierie des profils directionnels, nous sélectionnons délibérément une longueur modulaire de 450 mm avec des incrustations en carborundum. Ce choix de conception est directement motivé par les retours des autorités de transport en Europe du Nord et de l"Ouest, où les installations extérieures sont constamment confrontées à la pluie, à la glace et à un traitement au sel intense. Une simple bande tactile métallique, bien que visuellement attrayante, peut devenir glissante lorsqu"elle est mouillée si elle repose uniquement sur un léger moletage de surface. En intégrant du carborundum à grain élevé dans le noyau en aluminium, le composant offre un profil de friction agressif qui empêche les glissements des piétons tout en conservant une définition tactile directionnelle claire sous des chaussures lourdes.
Cadre réglementaire | Paramètre cible | Mesure de conformité |
ISO 23599 (Indicateurs tactiles) | Hauteur et espacement des profils | hauteur de 4,0 mm à 5,0 mm ; Espacement de 70 mm à 85 mm de centre à centre |
ADAAG (Conformité Titre III) | Contraste de luminance visuelle | Contraste minimum de 70 % par rapport à la surface de marche adjacente |
BS 8300-2 (accessibilité au Royaume-Uni) | Résistance au glissement (humide) | Valeur de test du pendule (PTV) supérieure à 36 dans toutes les conditions météorologiques |
EN 1436 (Caractéristiques des surfaces) | Résistance au dérapage et durabilité | Inserts de surface à haute friction résistant à l"abrasion due aux forts passages |
Les bandes indicatrices tactiles offrent des améliorations de sécurité exceptionnelles, une conformité totale en matière d"accessibilité réglementaire, une durabilité structurelle à long terme et une intégration visuelle architecturale raffinée.
Les glissades et chutes de piétons représentent un handicap majeur pour les autorités municipales et les opérateurs commerciaux privés. Les bandes indicatrices de direction fabriquées avec des surfaces antidérapantes réduisent considérablement les risques de trébuchement et de glissade dans les environnements de transport en commun. L"intégration d"agrégats minéraux de haute qualité, tels que le carbure de silicium carborundum, fournit un plan de contact ultra rugueux qui adhère aux semelles des chaussures même lorsqu"elles sont immergées dans l"eau ou dans une graisse légère. En définissant des couloirs piétonniers sécurisés et dédiés à travers des halls très fréquentés, des bandes indicatrices tactiles éloignent le trafic humain des bords des zones dangereuses, des escaliers mécaniques et des aires de service.
Les propriétaires de bâtiments et les gestionnaires d’infrastructures publiques sont soumis à des mandats juridiques stricts pour garantir un accès universel aux espaces publics. La mise en œuvre d'indicateurs tactiles au sol conformes respecte les cadres juridiques établis par les réglementations internationales, telles que l'Americans with Disabilities Act (ADA), la UK Equality Act et la norme européenne d'accessibilité EN 301 549. L'installation de produits à bandes tactiles entièrement certifiés atténue les risques juridiques, évite les retards de transfert des projets municipaux et garantit que les installations passent des inspections rigoureuses du code du bâtiment avant leur occupation.
Contrairement aux lignes peintes en surface ou aux rubans adhésifs temporaires qui s"usent sous l"effet du trafic piétonnier et des intempéries, les bandes tactiles métalliques et composites solides offrent une durée de vie de plusieurs décennies. L"acier inoxydable 316 massif et l"aluminium anodisé structurel possèdent une résistance extrême à l"abrasion mécanique, aux forces d"impact, aux rayons ultraviolets et aux agents de nettoyage chimiques. Une fois ancrées dans des substrats en pierre ou en béton à l"aide d"adhésifs chimiques industriels, les bandes individuelles discrètes restent des composants structurels du système de sol, réduisant considérablement les dépenses de remplacement et de maintenance à long terme pour les équipes de gestion des installations.
L"architecture publique moderne exige que les éléments de sécurité et d"accessibilité se marient harmonieusement avec les finitions intérieures et extérieures. Les bandes indicatrices tactiles discrètes offrent une alternative esthétique sophistiquée aux dalles de béton volumineuses et solides. Disponibles en acier inoxydable brossé, laiton chaleureux, noir élégant et aluminium anodisé champagne, ces systèmes de bars individuels peuvent être installés directement dans des finitions haut de gamme comme le marbre poli, le terrazzo et le béton architectural. Cela permet aux architectes de conserver une esthétique intérieure élevée sans compromettre les normes d’accessibilité fonctionnelle.
Les bandes indicatrices tactiles établissent un réseau de navigation intuitif qui profite à un large éventail d"utilisateurs au-delà des personnes malvoyantes. Dans les environnements de transit surpeuplés et au rythme rapide comme les terminaux d"aéroport et les gares centrales, les lignes tactiles physiques dirigent inconsciemment le flux général des piétons, réduisant ainsi les embouteillages et les goulots d"étranglement aux entrées et sorties. De plus, les personnes âgées et les voyageurs poussant de lourds bagages à roulettes utilisent des voies tactiles comme guides physiques pour naviguer efficacement à travers de vastes espaces architecturaux sans relief.
Couche de composants | Composition du matériau | Rôle fonctionnel |
Corps de profil de base | Aluminium T6 extrudé ou acier inoxydable 316 moulé | Fournit un cadre porteur structurel et une résistance aux chocs |
Incrustation de surface antidérapante | Carbure de silicium (Carborundum) ou polymère texturé | Offre une friction de surface extrême (indice R13) et un contraste visuel |
Tiges d"ancrage | Tiges filetées solides en acier inoxydable ou en aluminium moulé | Verrouille mécaniquement la bande dans le substrat du sous-plancher |
Adhésif d"ancrage chimique | Résines époxy ou polyuréthane structurelles en deux parties | Colle les tiges d"ancrage de manière permanente dans les trous percés du substrat |
Substrat de sous-plancher | Béton durci, pierre naturelle, terrazzo ou carrelage en céramique | Reçoit les trous d"installation et supporte les charges statiques et dynamiques |
Spécifications de traitement de surface anodisée (titre en gras) : Pour maintenir la clarté visuelle et la résistance à la corrosion à long terme des bandes indicatrices tactiles en aluminium, spécifiez une épaisseur de revêtement d"anodisation d"au moins vingt-cinq microns (qualité AA25). Dans les centres de transit à fort trafic, exposés aux sels de voirie en hiver et à un trafic piétonnier intense, les métaux non anodisés ou finement recouverts subiront une oxydation rapide, entraînant des piqûres de surface et une perte de contraste visuel. L"application d"un film anodique à couche dure garantit que le profilé métallique conserve son intégrité structurelle et son aspect esthétique tout au long de décennies d"utilisation publique continue.
La sélection de la formulation idéale du matériau pour les bandes tactiles directionnelles nécessite un équilibre entre les préférences esthétiques, les attentes en matière de contraintes mécaniques, l"exposition environnementale et les budgets du cycle de vie. Les projets d"approvisionnement municipaux échouent souvent lorsque des polymères à faible coût sont sélectionnés pour les zones extérieures à fort impact, ce qui entraîne des fissures, une décoloration et un décollement prématuré. À l’inverse, une utilisation excessive de l’acier inoxydable lourd dans les espaces de bureaux intérieurs à faible trafic peut inutilement gonfler les budgets de construction.
Le tableau ci-dessous présente une analyse comparative des principaux matériaux structurels utilisés dans la fabrication des bandes tactiles :
Mesure de performances | Acier inoxydable de qualité 316 | Aluminium T6 anodisé | Polyuréthane (PU) de haute qualité |
Résistance à la traction | Extrêmement élevé (620 MPa) | Élevé (310 MPa) | Modéré (45 MPa) |
Résistance à la corrosion | Supérieur (qualité marine) | Excellent (une fois anodisé) | Élevé (résistant aux produits chimiques) |
Stabilité aux UV | Immunisé contre la dégradation UV | Immunisé contre la dégradation UV | Modéré (nécessite des stabilisateurs UV) |
Adéquation à la circulation piétonnière | Industrie lourde et transport en commun | Élevé commercial et public | Commercial moyen et vente au détail |
Options de contraste visuel | Revêtements métalliques/PVD | Couleurs/incrustations anodisées | Large gamme de couleurs moulées |
Durée de vie opérationnelle typique | 25+ ans | 15 à 20 ans | 5 à 8 ans |
Effort d"installation | Élevé (perçage de précision) | Modéré (perceuse ou plaque de surface) | Faible (montage en surface adhésif) |
Lors de l"analyse des projets commerciaux européens, les profilés tactiles en aluminium avec inserts en carborundum dominent les fiches techniques architecturales haut de gamme. Les prescripteurs européens privilégient systématiquement un équilibre entre des lignes géométriques précises, le respect de la sécurité incendie (classes d"inflammabilité de classe A1/A2 requises dans les gares fermées) et une capacité antidérapante extrême. Les indicateurs tactiles en polymère, bien qu"ils soient initialement rentables, échouent souvent aux codes locaux de sécurité incendie en intérieur ou se dégradent sous les machines industrielles lourdes de récurage des sols. Par conséquent, les bandes métalliques techniques dotées d’âmes en carborundum massif représentent la préférence écrasante pour les infrastructures de transport en commun européennes modernes.
L’obtention d’une liaison structurelle permanente entre les bandes indicatrices tactiles et les surfaces de marche hôtes nécessite le strict respect des protocoles techniques d’installation. La grande majorité des échecs sur le terrain proviennent d"un perçage inapproprié des trous, d"une extraction de poussière inadéquate ou de l"utilisation de formules d"ancrage chimiques incorrectes.
Avant le perçage, le substrat cible doit être disposé à l"aide d"outils d"alignement laser précis. Les techniciens doivent vérifier que la disposition des bandes directionnelles s"aligne parfaitement avec l"axe prévu de déplacement des piétons et est conforme aux normes de distance localisées par rapport aux bords des quais, aux rampes ou aux portes.
À l"aide de couronnes industrielles à pointe diamantée ou de forets à maçonnerie équipés de butées de profondeur, percez des trous d"installation correspondant précisément à l"emplacement, au diamètre et à la longueur des tiges d"ancrage de la bande tactile. Il est essentiel de maintenir une entrée de forage perpendiculaire pour garantir que la base métallique affleure complètement le sol environnant.
Les adhésifs chimiques échoueront si les surfaces de liaison sont recouvertes de poussière de béton ou d"humidité. Nettoyer soigneusement chaque trou percé à l"aide d"un jet d"air comprimé, suivi d"une brosse métallique et d"un rinçage final à l"air. Assurez-vous que le substrat est sec et propre.
Injectez un volume mesuré de résine époxy structurelle en deux parties ou d'adhésif polyuréthane haute résistance directement dans les trous nettoyés. Insérez régulièrement les tiges d'ancrage des lignes de bande tactile de 450 mm de longueur dans les trous remplis, en appliquant une pression uniforme vers le bas jusqu'à ce que le dessous de la barre métallique repose complètement à plat contre le plan du sol.
Utilisez un niveau à bulle ou une jauge numérique sur plusieurs barres installées pour vérifier l"alignement coplanaire continu. Essuyez immédiatement tout excès d’adhésif qui s’est échappé à l’aide de solvants de nettoyage appropriés. Cordonnez la zone installée pendant 12 à 24 heures pour permettre une réticulation chimique complète avant d"ouvrir la voie à la circulation piétonnière publique.
Directives d"entretien préventif et d"inspection (titre en gras) : les équipes de gestion des installations doivent effectuer des inspections structurelles trimestrielles de tous les itinéraires tactiles directionnels. Vérifiez s"il y a des tiges d"ancrage desserrées, des incrustations de surface en carborundum ébréchées ou une accumulation de débris entre les barres parallèles. Les opérations de nettoyage doivent utiliser des détergents industriels au pH neutre appliqués via des épurateurs mécaniques à poils souples. Évitez d"utiliser des jets de lavage à haute pression dépassant 100 bars directement au niveau des joints collés, car une pression hydraulique extrême peut nuire aux liaisons chimiques époxy au fil du temps.
Les bandes indicatrices tactiles constituent un élément fondamental de l’ingénierie architecturale moderne et inclusive. En convertissant une navigation spatiale complexe en parcours tactiles et visuels, ces composants permettent aux personnes malvoyantes de parcourir les systèmes de transport en commun, les centres commerciaux et les bâtiments municipaux en toute confiance et autonomie. La spécification d"un matériel tactile haute performance, tel que des barres indicatrices en aluminium de 450 mm améliorées avec des surfaces antidérapantes en carborundum robustes, garantit que les installations d"accessibilité offrent une résistance au glissement exceptionnelle, une conformité légale totale et une durabilité à long terme. Grâce à une sélection minutieuse des matériaux, une ingénierie d"installation précise et un entretien de routine, les architectes et les directeurs d"installations peuvent créer des environnements bâtis qui donnent la priorité à la sécurité universelle, à la clarté fonctionnelle et à la qualité structurelle durable pour tous les piétons.
